چرخه تبرید، فرایندی است که در آن گرما از یک مکان به مکان دیگر منتقل می‌شود. این فرآیند در سیستم‌های سرمایشی مانند یخچال‌ها، کولرهای گازی و سردخانه‌ها به‌طور گسترده‌ای استفاده می‌شود. شناخت این چرخه برای هر تکنسین تبریدی ضروری است، زیرا تنها درک نحوه عملکرد این سیستم‌ها است که می‌تواند تعمیرات و نگهداری بهینه‌تری را فراهم کند.
به‌عنوان مثال، بدون درک صحیح از عملکرد کمپرسور، کندانسور، شیر انبساط و اواپراتور، تشخیص مشکل در هر یک از این اجزا می‌تواند بسیار دشوار باشد. همچنین، از آنجا که بسیاری از تکنسین‌ها در حال کار با گازهای مبرد هستند، باید از استانداردهای ایمنی در این زمینه آگاه باشند.
در این مقاله، به‌طور مفصل به چرخه تبرید خواهیم پرداخت، از نحوه عملکرد آن تا اجزای اصلی و نحوه تشخیص مشکلات رایج در سیستم‌های تبرید. همچنین، در طول مقاله، به منابع معتبر همچون سایت The Engineering Mindset که به‌طور علمی این مفاهیم را توضیح داده، اشاره خواهیم کرد.

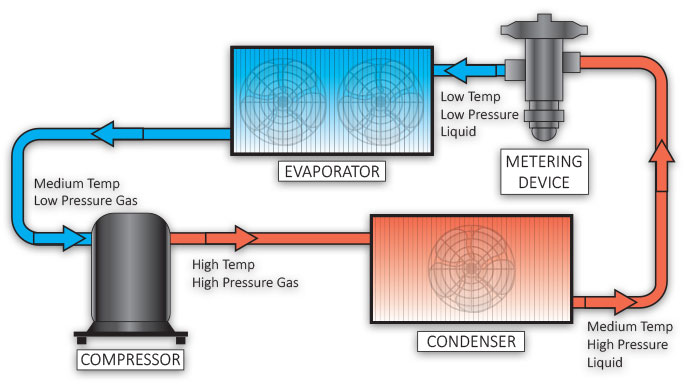

فصل اول: تعریف چرخه تبرید و اصل کار آن
چرخه تبرید یکی از اصلی‌ترین فرآیندهایی است که در سیستم‌های سرمایشی مانند یخچال‌ها، کولرهای گازی، سردخانه‌ها و حتی سیستم‌های تهویه مطبوع صنعتی به کار می‌رود. این چرخه اساساً یک سیستم بسته است که از چهار مرحله اصلی تشکیل می‌شود: کمپرسور، کندانسور، شیر انبساط و اواپراتور. اما هدف این است که بتوانیم گرما را از یک محیط گرفته و به محیط دیگر منتقل کنیم.
کمپرسور قلب چرخه تبرید است. در این مرحله، گاز مبرد که دارای فشار و دمای پایین است، وارد کمپرسور می‌شود. کمپرسور وظیفه فشرده‌سازی گاز مبرد را دارد. این عمل فشرده‌سازی باعث می‌شود که گاز داغ شده و فشار آن افزایش یابد. این گاز داغ و تحت فشار، از کمپرسور خارج شده و به کندانسور می‌رود.
در کندانسور، گاز داغ و فشار بالا که از کمپرسور آمده است، وارد لوله‌های کندانسور می‌شود. در این مرحله، گاز با محیط بیرون (که معمولاً هوا است) تبادل حرارتی می‌کند. این تبادل گرما باعث می‌شود گاز مبرد تبدیل به مایع شود. این فرآیند به‌نام تقلیب شناخته می‌شود، جایی که گاز داغ به مایع خنک تبدیل می‌شود.
پس از خروج از کندانسور، مایع مبرد تحت فشار بالا وارد شیر انبساط می‌شود. این شیر وظیفه کاهش فشار مبرد را دارد. در اثر این کاهش فشار، دمای مایع مبرد نیز کاهش پیدا می‌کند. در نتیجه، مایع مبرد با دمای پایین و فشار پایین وارد اواپراتور می‌شود.
اواپراتور جایی است که مبرد مایع دوباره به گاز تبدیل می‌شود. این فرآیند جذب گرما از محیط (که ممکن است یک اتاق یا فضا باشد) است. در واقع، مبرد مایع با دمای پایین در اواپراتور به گاز تبدیل شده و گرما از محیط اطراف خود می‌گیرد. در نهایت، این گاز دوباره به کمپرسور بازمی‌گردد تا چرخه تبرید دوباره آغاز شود.
کاربرد عملی چرخه تبرید
چرخه تبرید در سیستم‌های مختلف کاربرد دارد، از یخچال‌های خانگی گرفته تا سردخانه‌های صنعتی و کولرهای گازی. در هرکدام از این سیستم‌ها، هدف کاهش دما یا گرفتن گرما از محیط است. برای مثال، در یک یخچال خانگی، اواپراتور در داخل یخچال قرار دارد و گرما را از داخل یخچال گرفته و به محیط بیرون منتقل می‌کند، که این امر باعث سرد شدن مواد غذایی داخل یخچال می‌شود.
در سیستم‌های تهویه مطبوع یا چیلرها، این چرخه برای کنترل دما و رطوبت فضاهای بزرگ استفاده می‌شود، مانند ساختمان‌ها، بیمارستان‌ها و کارخانه‌ها.

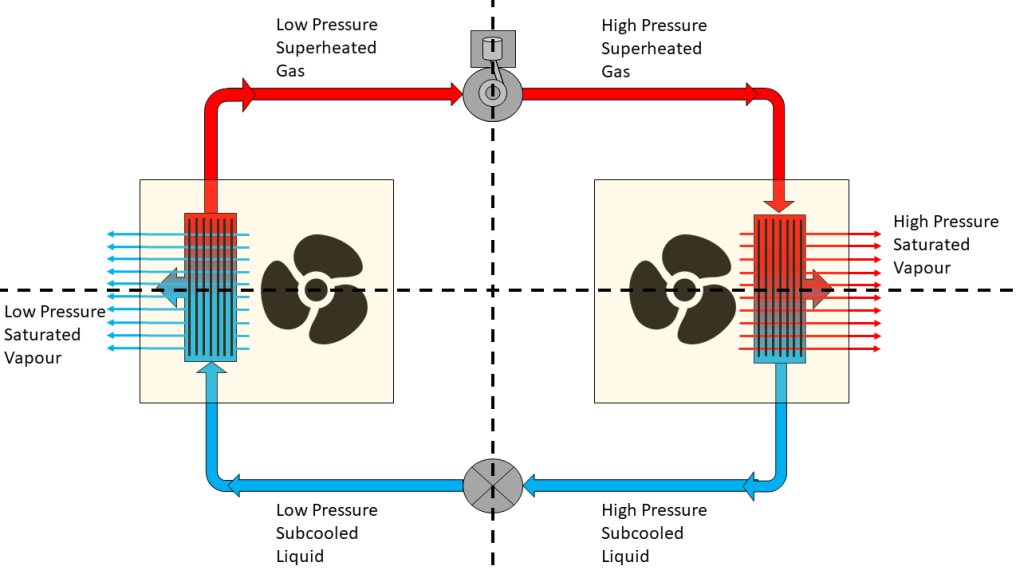

فصل دوم: اجزای اصلی چرخه تبرید — عملکرد تخصصی هر بخش
چرخه تبرید از چهار بخش اصلی تشکیل می‌شود که هرکدام از آن‌ها نقش خاص خود را در فرآیند کاهش دما ایفا می‌کنند. در این فصل، به بررسی دقیق‌تری از کمپرسور، کندانسور، شیر انبساط و اواپراتور خواهیم پرداخت و نشان خواهیم داد که چگونه هر یک از این اجزا به‌طور مستقیم بر عملکرد کلی سیستم تأثیر می‌گذارد.
1. کمپرسور (Compressor)
کمپرسور قلب چرخه تبرید است که به‌عنوان «پمپ حرارتی» عمل می‌کند. وظیفه اصلی کمپرسور، فشرده‌سازی گاز مبرد است. این فرآیند باعث افزایش فشار و دما در مبرد گازی می‌شود که آن را برای انتقال به کندانسور آماده می‌کند. کمپرسورها معمولاً به دو نوع پیستونی و اسکرو تقسیم می‌شوند.
- عملکرد تخصصی: فشرده‌سازی گاز، افزایش فشار و دما
- کاربرد: استفاده در کولر گازی‌های خانگی، سیستم‌های تهویه مطبوع صنعتی، و سردخانه‌ها.
2. کندانسور (Condenser)
کندانسور در واقع وظیفه تبدیل گاز داغ به مایع را دارد. این اجزا در خارج از سیستم (معمولاً در فضای باز) قرار دارند و برای دفع حرارت اضافی از گاز مبرد استفاده می‌شود. در کندانسور، گاز داغ با تماس با محیط، حرارت خود را از دست داده و تبدیل به مایع می‌شود.
- عملکرد تخصصی: کاهش دما و فشار مبرد، تبدیل گاز داغ به مایع
- کاربرد: استفاده در تمامی دستگاه‌های تبریدی که نیاز به انتقال گرما دارند، مانند کولر گازی و سیستم‌های تهویه مطبوع.
3. شیر انبساط (Expansion Valve)
شیر انبساط یک قطعه کلیدی است که فشار مایع مبرد را کاهش می‌دهد و آن را به گاز با دمای پایین تبدیل می‌کند. این فرآیند باعث کاهش انرژی حرارتی می‌شود که باعث ایجاد سرمایش در سیستم‌های تبرید می‌شود.
- عملکرد تخصصی: کاهش فشار و دما، تغییر حالت مایع به گاز
- کاربرد: در سیستم‌های کولر گازی و سردخانه‌های بزرگ برای تنظیم فشار مبرد.
4. اواپراتور (Evaporator)
اواپراتور جایی است که مبرد گاز به‌طور کامل به گاز تبدیل شده و گرما از محیط گرفته می‌شود. در این مرحله، مبرد با دمای پایین وارد اواپراتور می‌شود و از هوای اطراف خود گرما جذب می‌کند.
- عملکرد تخصصی: جذب گرما از محیط، تبدیل مایع به گاز
- کاربرد: در یخچال‌ها، فریزرها، و سیستم‌های تهویه مطبوع صنعتی.

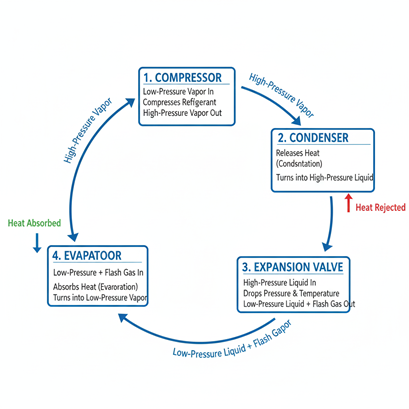

فصل سوم: مسیر حرکت مبرد در چرخه تبرید
در چرخه تبرید، مبرد از یک فاز به فاز دیگر انتقال می‌یابد و در هر مرحله تغییرات فشاری، دما و وضعیت فیزیکی خود را تجربه می‌کند. این فرآیند به‌طور مداوم در حال چرخش است تا گرما را از یک محیط گرفته و به محیط دیگری منتقل کند. در این فصل، به مسیر دقیق حرکت مبرد در چرخه تبرید خواهیم پرداخت و هر مرحله را شرح خواهیم داد.
مرحله اول: ورود مبرد به کمپرسور
در ابتدا، مبرد به‌صورت گازی با فشار پایین و دمای پایین وارد کمپرسور می‌شود. کمپرسور این گاز را فشرده می‌کند، که باعث افزایش فشار و دمای آن می‌شود. این گاز داغ و تحت فشار به کندانسور می‌رود.
- حالت مبرد: گاز، فشار پایین، دمای پایین
- وظیفه کمپرسور: فشرده‌سازی و افزایش دما و فشار گاز
مرحله دوم: انتقال به کندانسور
پس از فشرده شدن گاز در کمپرسور، گاز داغ به کندانسور منتقل می‌شود. در اینجا، گاز با تماس با محیط اطراف (هوای بیرون یا آب) حرارت خود را از دست می‌دهد و به مایع تبدیل می‌شود. این مرحله، مرحله‌ای است که گرما از مبرد گرفته شده و به محیط منتقل می‌شود.
- حالت مبرد: گاز، فشار بالا، دمای بالا
- وظیفه کندانسور: دفع گرما و تبدیل گاز به مایع
مرحله سوم: عبور از شیر انبساط
مبرد مایع که اکنون دمای پایین‌تری دارد، وارد شیر انبساط می‌شود. در این مرحله، فشار مبرد کاهش می‌یابد و مبرد مایع به گاز کم‌فشار تبدیل می‌شود. این مرحله باعث کاهش دمای مبرد می‌شود که آن را برای مرحله بعدی، جذب گرما از محیط، آماده می‌کند.
- حالت مبرد: مایع، فشار بالا، دمای پایین
- وظیفه شیر انبساط: کاهش فشار و دما
مرحله چهارم: ورود به اواپراتور
مبرد که اکنون به گاز با فشار و دمای پایین تبدیل شده است، وارد اواپراتور می‌شود. در این مرحله، مبرد با جذب گرما از محیط اطراف (مثل داخل یخچال یا محیط سردخانه)، دوباره به گاز تبدیل می‌شود. این گاز سپس به کمپرسور بازمی‌گردد تا چرخه دوباره آغاز شود.
- حالت مبرد: گاز، فشار پایین، دمای پایین
- وظیفه اواپراتور: جذب گرما از محیط و تبدیل مایع به گاز

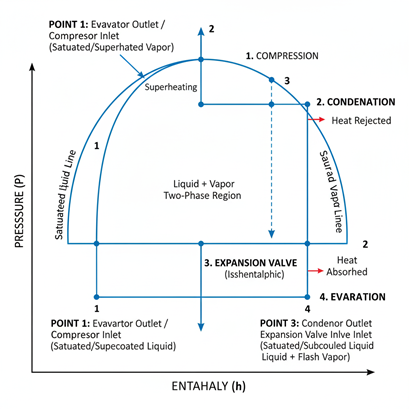

فصل چهارم: نمودار فشار–انتیالپی (Pressure-Enthalpy Diagram)
نمودار فشار-انتیالپی (P-h Diagram) یکی از مهم‌ترین ابزارها برای تحلیل چرخه تبرید است. این نمودار به‌طور واضح رابطه بین فشار و انتیالپی (مقدار انرژی در یک ماده) را نشان می‌دهد. برای تکنسین‌های تبرید، این نمودار می‌تواند به‌عنوان نقشه‌ای عمل کند که به راحتی نشان می‌دهد مبرد در کدام بخش از چرخه قرار دارد و چه تغییراتی در دما و فشار آن در حال رخ دادن است.
آشنایی با محورهای نمودار
در نمودار P-h، محور افقی نشان‌دهنده انتیالپی (h) است که معمولاً به‌طور غیرمستقیم نشان‌دهنده دمای مبرد است.
محور عمودی نمایانگر فشار (P) است که از پایین‌ترین فشار (فشار اواپراتور) تا بالاترین فشار (فشار کندانسور) متغیر است.
این دو محور به‌طور مستقیم با یکدیگر مرتبط‌اند و به تکنسین این امکان را می‌دهند که تغییرات انرژی و فشار مبرد را در هر نقطه از چرخه تبرید مشاهده کنند.
نقاط اصلی نمودار
- نقطه مبرد در اواپراتور: در این نقطه، مبرد وارد اواپراتور می‌شود و حرارت از محیط جذب می‌کند. این نقطه معمولاً در سمت چپ نمودار قرار دارد، جایی که فشار و دمای مبرد پایین است.
- نقطه مبرد در کندانسور: در این نقطه، مبرد که قبلاً در کندانسور حرارت را از دست داده، به مایع تبدیل می‌شود. این نقطه در سمت راست نمودار قرار دارد، جایی که فشار و دمای مبرد بالا است.
- خط ترانسیشن: که نشان‌دهنده‌ی تغییر حالت از مایع به گاز و برعکس است، از طریق شیر انبساط به‌طور مستقیم تغییر می‌کند و بر روی این نمودار قابل مشاهده است.
نحوه استفاده از نمودار
تکنسین‌ها می‌توانند با استفاده از این نمودار مراحل مختلف چرخه تبرید را شبیه‌سازی کنند و به راحتی از آن برای تشخیص مشکلات استفاده کنند. به‌عنوان مثال:
- اگر فشار در کندانسور خیلی بالا باشد، ممکن است نشانه‌ای از وجود گرفتگی در مسیر یا کندانسور باشد.
- اگر مبرد در اواپراتور به‌درستی جذب گرما نمی‌کند، می‌توان از روی نمودار متوجه شد که فشار یا دمای مبرد مشکل دارد.
کاربرد عملی نمودار P-h در تنظیم و عیب‌یابی سیستم تبرید
تکنسین‌ها با مشاهده‌ی نمودار فشار-انتیالپی می‌توانند:
- راندمان سیستم تبرید را ارزیابی کنند
- عیب‌یابی کنند: مثل افزایش فشار بیش از حد، افت فشار یا دمای غیرطبیعی در هر بخش از سیستم.
- تنظیمات دقیق‌تری انجام دهند: برای مثال، بررسی مقدار شارژ گاز مبرد در سیستم.
فصل پنجم: بازده و راندمان چرخه تبرید
یکی از فاکتورهای کلیدی در هر سیستم تبرید، میزان بازده آن است. در حقیقت، این یکی از مهم‌ترین مسائلی است که تکنسین‌ها باید به آن توجه کنند، چرا که هر نوع کاهش در بازده می‌تواند به معنی مصرف بیشتر انرژی و هزینه‌های بالاتر باشد.

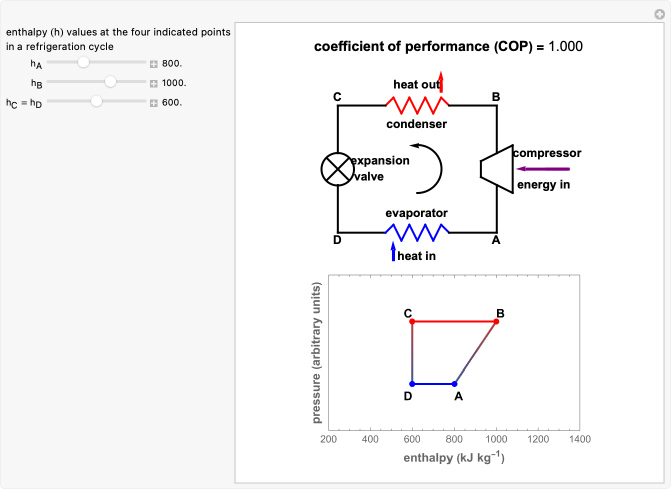

ضریب عملکرد (COP) چیست؟
ضریب عملکرد یا COP (Coefficient of Performance) یک معیار برای سنجش کارایی سیستم تبرید است. COP نشان‌دهنده‌ی نسبت مقدار حرارتی است که از یک سیستم گرفته می‌شود (در اواپراتور) به میزان انرژی مصرفی (که توسط کمپرسور تأمین می‌شود).
به‌طور ساده‌تر، COP به ما می‌گوید که چقدر انرژی برای هر واحد سرمایش مصرف می‌شود.
فرمول COP به‌صورت زیر است:
هرچه عدد COP بالاتر باشد، سیستم کارآمدتر است و در نتیجه انرژی کمتری برای انجام کار (سرمایش) مصرف می‌شود.
عوامل مؤثر بر COP و بازده سیستم
چندین عامل می‌توانند بر COP و بازده سیستم تبرید تأثیر بگذارند:
- نوع مبرد: مبردهای مختلف دارای خصوصیات متفاوتی از جمله گرمای خاص، فشار و دما هستند که تأثیر زیادی بر COP دارند. به‌عنوان مثال، مبردهای طبیعی مانند R290 یا R600a معمولاً بازده بیشتری نسبت به مبردهای سنتی دارند.
- دما و فشار محیط: افزایش دمای محیط باعث افزایش فشار در کندانسور می‌شود، که این امر موجب کاهش راندمان سیستم خواهد شد. در واقع، سیستم تبرید در هوای گرم عملکرد ضعیف‌تری خواهد داشت.
- عملکرد کمپرسور: هرچه کمپرسور کارآمدتر باشد و کمتر انرژی تلف کند، COP سیستم تبرید بیشتر خواهد بود. همچنین، کمپرسورهای با سرعت متغیر نسبت به کمپرسورهای ثابت مصرف انرژی کمتری دارند.
- انتخاب صحیح اندازه سیستم: سیستم‌های تبرید باید متناسب با نیاز دمایی محیط و حجم فضای سرد به‌طور دقیق اندازه‌گیری و انتخاب شوند. سیستم‌های بزرگتر از نیاز یا کوچک‌تر از نیاز باعث کاهش کارایی می‌شوند.
بهینه‌سازی COP و راندمان سیستم
چندین روش برای بهبود COP و راندمان سیستم‌های تبرید وجود دارد که تکنسین‌ها می‌توانند در حین نصب و نگهداری به آن‌ها توجه کنند:
- نگهداری منظم: تمیز نگه‌داشتن کندانسور و فیلترها، و همچنین چک‌کردن عملکرد کمپرسور و اجزای دیگر سیستم باعث حفظ بازده بالاتر سیستم می‌شود.
- کنترل دما و فشار: استفاده از ترموستات‌ها و سیستم‌های کنترل دما می‌تواند به بهبود بازده سیستم کمک کند. به‌عنوان مثال، تنظیم دمای اواپراتور و کندانسور در بازه‌های بهینه می‌تواند موجب عملکرد بهتر سیستم شود.
- استفاده از مبردهای جدید: به‌کارگیری مبردهای با کارایی بالا که اثرات زیست‌محیطی کمتری دارند (مانند R32،R290) می‌تواند به افزایش راندمان سیستم کمک کند.
فصل ششم: خطاهای رایج در درک یا اجرای سیکل تبرید
تکنسین‌های تبرید، حتی حرفه‌ای‌ترین‌ها، گاهی ممکن است به اشتباهات رایجی برخورد کنند که می‌تواند به عملکرد ضعیف سیستم‌های تبرید منجر شود. این اشتباهات ممکن است از عدم درک صحیح از اصول چرخه تبرید تا مشکلات فنی در نصب و نگهداری سیستم‌ها متغیر باشند. در این فصل، به بررسی رایج‌ترین این خطاها و روش‌های پیشگیری از آن‌ها خواهیم پرداخت.
1. شارژ مبرد بیش از حد یا کمتر از حد نیاز
یکی از شایع‌ترین اشتباهات در سیستم‌های تبرید، شارژ بیش از حد یا کمتر از حد نیاز مبرد است. این مشکل می‌تواند به‌راحتی باعث کاهش بازده سیستم، فشار بیش از حد یا دمای غیرعادی در اواپراتور و کندانسور شود.
- علت خطا: عدم استفاده از ابزار دقیق یا عدم توجه به مقدار مشخص شارژ
- نتیجه: فشار غیرطبیعی، عملکرد ضعیف سیستم، افزایش مصرف انرژی
راه‌حل: استفاده از ترازوی دقیق برای شارژ گاز و توجه به پلاک مشخصات دستگاه برای تعیین مقدار مبرد مورد نیاز.
2. گرفتگی فیلتر درایر یا شیر انبساط
یکی دیگر از مشکلات رایج در سیستم‌های تبرید، گرفتگی فیلتر درایر یا شیر انبساط است. این مشکل معمولاً به دلیل رطوبت زیاد یا آلودگی در مدار اتفاق می‌افتد و می‌تواند باعث ایجاد مشکلاتی مانند کاهش جریان مبرد و فشار بالا در کندانسور شود.
- علت خطا: ورود رطوبت یا گرد و غبار به سیستم در هنگام نصب یا تعمیر
- نتیجه: کاهش عملکرد سیستم و آسیب به کمپرسور
راه‌حل: استفاده از فیلتر درایر با کیفیت، نگهداری و تعویض به‌موقع آن‌ها.
3. عدم تمیز بودن کندانسور
کندانسور یکی از بخش‌های اصلی در سیستم تبرید است که اگر تمیز نباشد، بازده سیستم به‌شدت کاهش می‌یابد. گرد و غبار و کثیفی روی فین‌های کندانسور می‌تواند از انتقال حرارت به محیط جلوگیری کند و باعث افزایش فشار در سیستم شود.
- علت خطا: عدم تمیز کردن و نگهداری منظم کندانسور
- نتیجه: کاهش بازده و راندمان سیستم، افزایش فشار و مصرف انرژی
راه‌حل: تمیز کردن فین‌ها و لوله‌ها به‌صورت دوره‌ای و بررسی وضعیت کندانسور پیش از هر سرویس.
4. استفاده از مبرد نامناسب
استفاده از مبردهای اشتباه می‌تواند باعث کاهش راندمان، افزایش فشار سیستم و حتی خرابی دستگاه شود. به‌ویژه وقتی از مبردهایی استفاده می‌شود که با طراحی سیستم سازگار نیستند.
- علت خطا: انتخاب نادرست مبرد برای سیستم یا استفاده از مبردهای غیرمجاز
- نتیجه: افزایش مصرف انرژی، خرابی دستگاه، یا حتی خطرات زیست‌محیطی
راه‌حل: همیشه از مبردهای مناسب و تایید شده استفاده کنید که مطابق با مشخصات دستگاه هستند.
5. عدم توجه به شرایط محیطی سیستم تبرید
سیستم‌های تبرید تحت تأثیر شرایط محیطی مانند دما و رطوبت قرار دارند. عدم توجه به این شرایط در نصب سیستم می‌تواند باعث مشکلات متعددی از جمله افزایش فشار و کاهش راندمان شود.
- علت خطا: نصب سیستم در محیط‌های با دمای بالا یا رطوبت زیاد
- نتیجه: کارکرد ضعیف، افزایش مصرف انرژی
راه‌حل: نصب سیستم‌ها در محیط‌های مناسب و کنترل شرایط محیطی به‌ویژه در سیستم‌های بزرگ صنعتی.
6. عدم استفاده از ابزار و تجهیزات دقیق
گاهی اوقات، استفاده از ابزارهای دقیق مانند فشارسنج‌ها، ترمومترها و دتکتورهای گاز می‌تواند فراموش شود یا به درستی استفاده نشود. این عدم دقت در اندازه‌گیری می‌تواند باعث مشکلات بزرگی در شناسایی خطاها و بهبود سیستم شود.
- علت خطا: عدم استفاده از ابزارهای دقیق برای اندازه‌گیری فشار و دما
- نتیجه: مشکلات در تحلیل دقیق سیستم، افزایش هزینه‌ها
راه‌حل: همیشه از ابزارهای دقیق و معتبر برای اندازه‌گیری و تجزیه‌وتحلیل سیستم استفاده کنید.
جمع‌بندی و منابع
در این مقاله، چرخه تبرید به‌طور جامع مورد بررسی قرار گرفت. ما در ابتدا با معرفی اجزای اصلی این چرخه، یعنی کمپرسور، کندانسور، شیر انبساط و اواپراتور شروع کردیم و نحوه کارکرد آن‌ها را در سیستم‌های تبرید شرح دادیم. سپس به تأثیر این اجزا بر عملکرد کلی سیستم و اهمیت درک دقیق این فرآیند برای تکنسین‌ها پرداختیم.
در ادامه، با استفاده از نمودارهای فشار-انتیالپی (P-h Diagram) و توضیح درباره ضریب عملکرد (COP)، به بررسی راندمان و بازده سیستم‌های تبرید پرداخته شد. علاوه بر این، اشتباهات رایج در درک یا اجرای چرخه تبرید و روش‌های جلوگیری از آن‌ها مورد بررسی قرار گرفت.
در پایان، باید یادآوری کنیم که برای بهبود عملکرد سیستم‌های تبرید، دانش فنی و مهارت‌های عملی هم‌زمان ضروری است. تکنسین‌ها باید علاوه بر آگاهی از نحوه کارکرد چرخه تبرید، با ابزارهای دقیق و استانداردهای ایمنی آشنا باشند.
