انتخاب قطر و طول لوله مویین در سیستم‌های سرمایشی

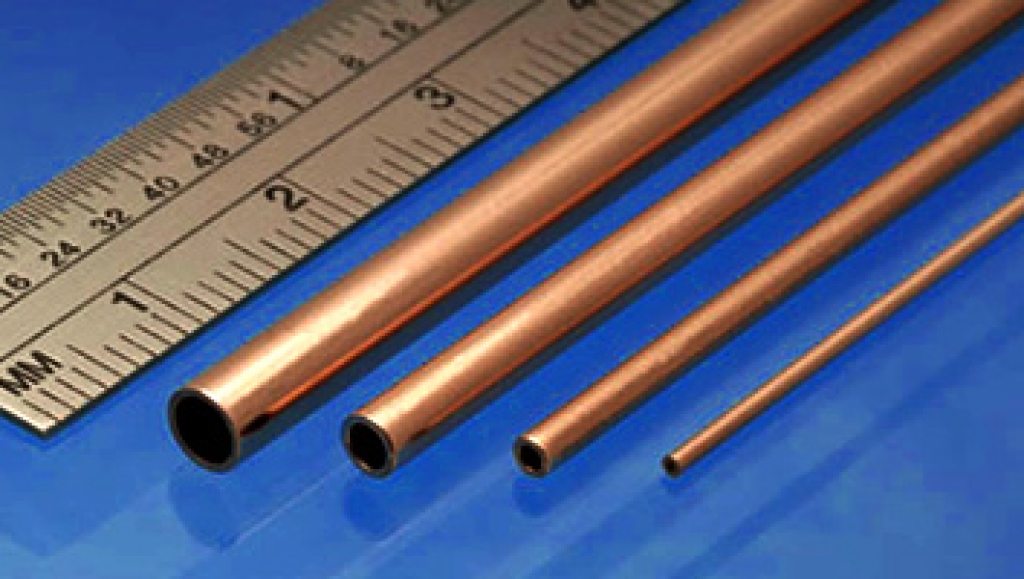

لوله مویین یکی از معمول‌ترین قطعات مورد استفاده در سیستم‌های سرمایشی و تهویه مطبوع است. این لوله از جنس مس و با قطر داخلی بسیار کم ساخته شده است. طول این لوله معمولاً بسیار زیاد است، بنابراین برای اینکه فضای کمتری را اشغال کند، آن را به صورت سیم‌پیچ درمی‌آورند.  قطر داخلی لوله مویین در وسایل مختلف متفاوت است. از این لوله می‌توان در یخچال‌ها، فریزها، سردکننده‌های آب و دستگاه‌های تهویه مطبوع برای کنترل جریان مبرد استفاده کرد.

وقتی مبرد کندانسور را ترک کرده و وارد لوله مویین می‌شود، قطر کوچک لوله مویین به‌سرعت فشار آن را پایین می‌آورد. میزان این کاهش فشاربستگی به قطر لوله مویین و طول آن دارد. هرچه طول لوله مویین بیشتر و قطر آن کمتر باشد، افت فشار مبردی که از آن عبور می‌کند بیشتر خواهد بود.

قطر وطول انتخابی لوله مویین باید متناسب با ظرفیت تبرید و اختلاف فشار سیستم باشد تا عملکرد رضایت‌بخشی نشان دهد. در این مقاله قطر و طول لوله‌های مویین را با توجه به مشخصات سیستم تبرید برای شما مشخص کرده‌ایم.

انتخاب لوله مویین در تجهیزات سرد کننده

پیش از انتخاب لوله مویین جهت استفاده در دستگاه‌های سرد کننده حتما نکات زیر را در نظر بگیرید:

  • گاز مورد استفاده
  • دمای اپراتور
  • دمای کندانسینگ
  • دمای ساکشن
  • قدرت کمپرسور
  • نوع کندانسور (هوایی یا فن دار)
  • منطقه مورد استفاده (سردسیر یا گرمسیر)
  • حجم دستگاه
  • نوع کمپرسور

نکته: در سیستم‌های یخچال -خانگی یا ویترینی- فقط از کمپرسورهای پیستونی استفاده می‌شود، بنابراین جدول‌های مربوط به لوله‌های مویین فقط در فاکتورهای بالا کاربرد دارند. این جدول‌ها برای کمپرسورهای اسپلیت که از نوع روتاری هستند کاربرد مطلوبی ندارند و باید از جدول‌هایی که در این مقاله در اختیار شما قرار می‌دهیم استفاده کنید.

 جدول‌های مختلفی برای انتخاب لوله مویین وجود دارند که اندازه‌های آنها نسبت به هم کمی متفاوت است. دلیل این تفاوت در اندازه‌ها عبارتند از:

  • دمای کندانسینگ: دمای انتهای کندانسور با توجه به شرایط محل مورد استفاده (سردسیر-معتدل-گرمسیر) متفاوت و برابر با ۳۰، ۴۰ یا ۵۰ درجه سانتی‌گراد است.
  • نوع خنک شوندگی کندانسور: کندانسور یا توسط جریان طبیعی هوا خنک می‌شود و یا توسط فن. تعداد این فن‌ها هم می‌تواند یک یا دو عدد باشد.

با انتخاب هر یک از گزینه‌های زیر جدول قطر لوله مویین مربوط به هر کدام از سیستم‌های سرد کننده را در اختیار خواهید داشت:

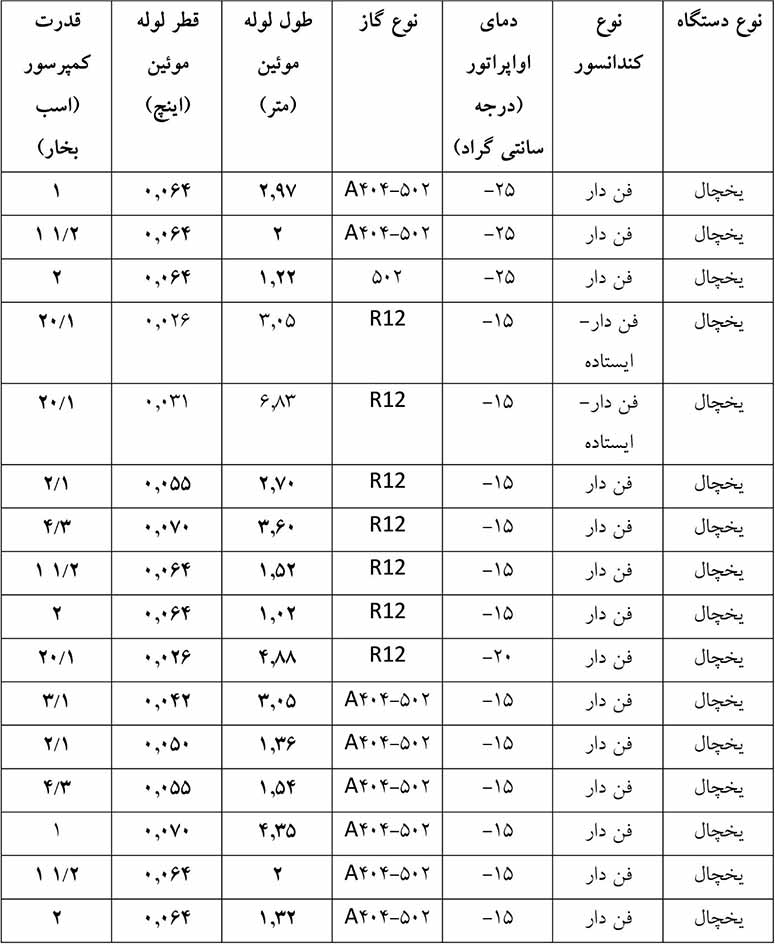

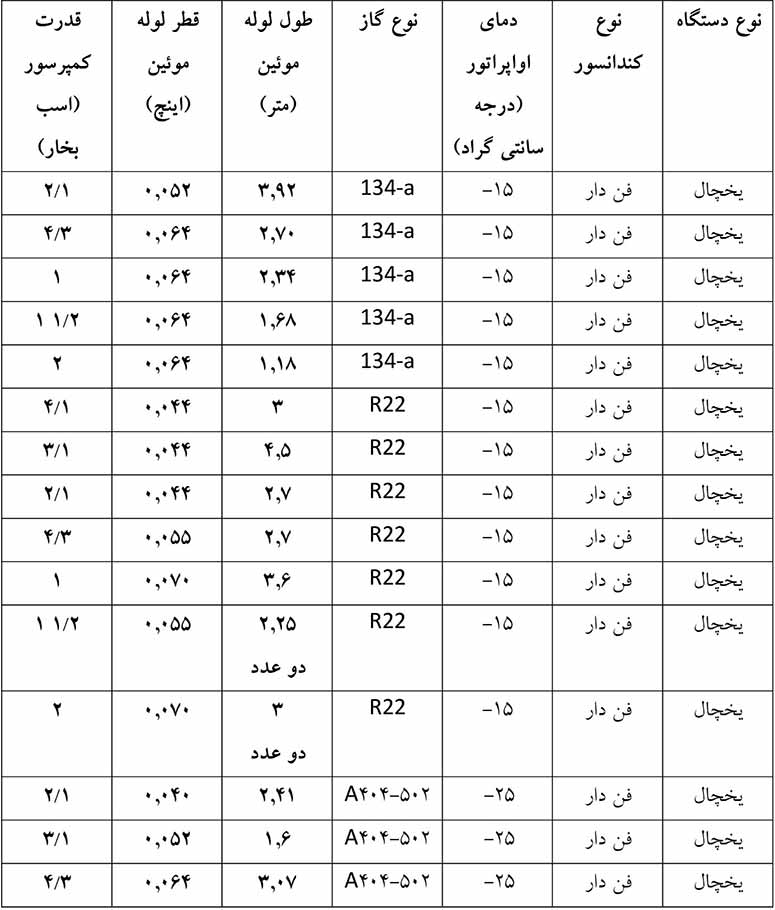

انتخاب قطر لوله مویین برای یخچال

انتخاب قطر لوله مویین برای یخچال

انتخاب قطر لوله مویین برای یخچال

مثال 1:

در یک فریزر خانگی با دمای اواپراتور منفی ۲۵ درجه سانتیگراد، مبرد فریون ۱۲، توان موتور ۱۸۴ وات و کندانسوری که توسط جریان هوا خنک می‌شود، از چه نوع لوله مویین باید استفاده کرد؟

 ابتدا رابطه وات با اسب بخار را در نظر می گیریم:  یک اسب بخار برابر با ۷۳۳ وات است.

پس قدرت موتور در این نمونه ۴.۱ اسب بخار است.

 طبق جدول، قطر 0.031 و طول 1.80 برای لوله مویین مناسب است و برای جایگزین، قطر 0.036 و طول ۲.۳۹ متر را در نظر می‌گیریم.

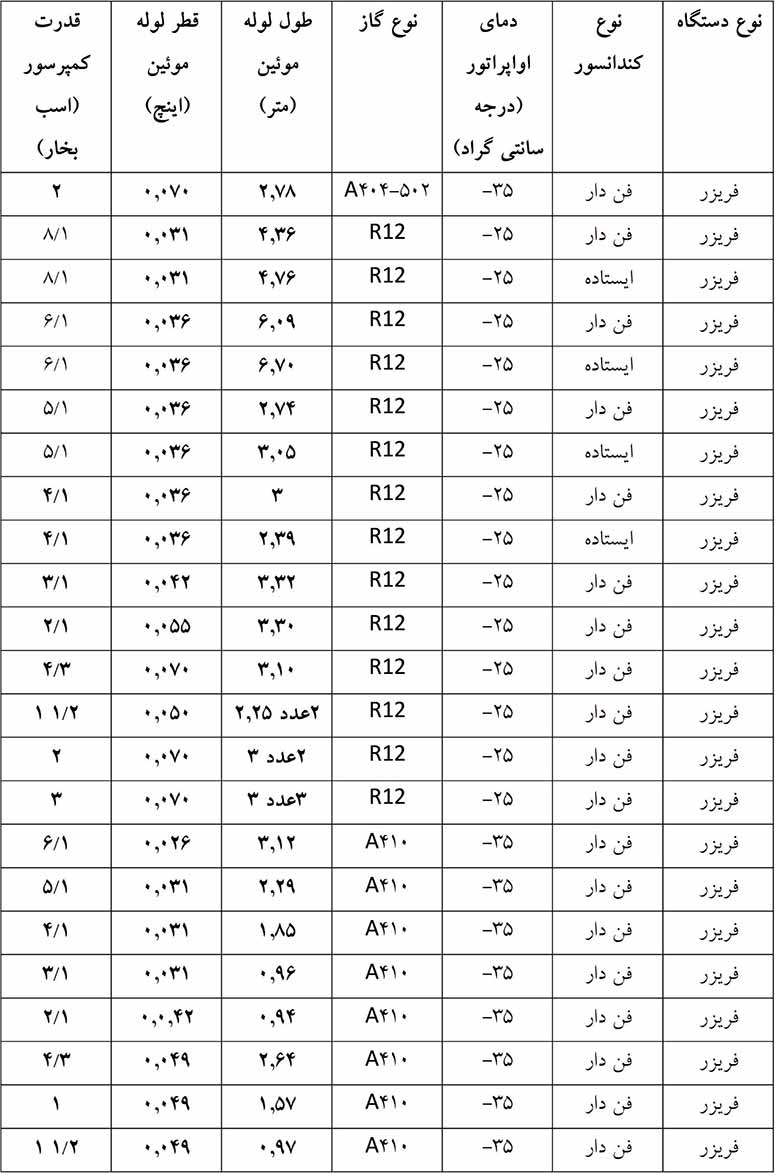

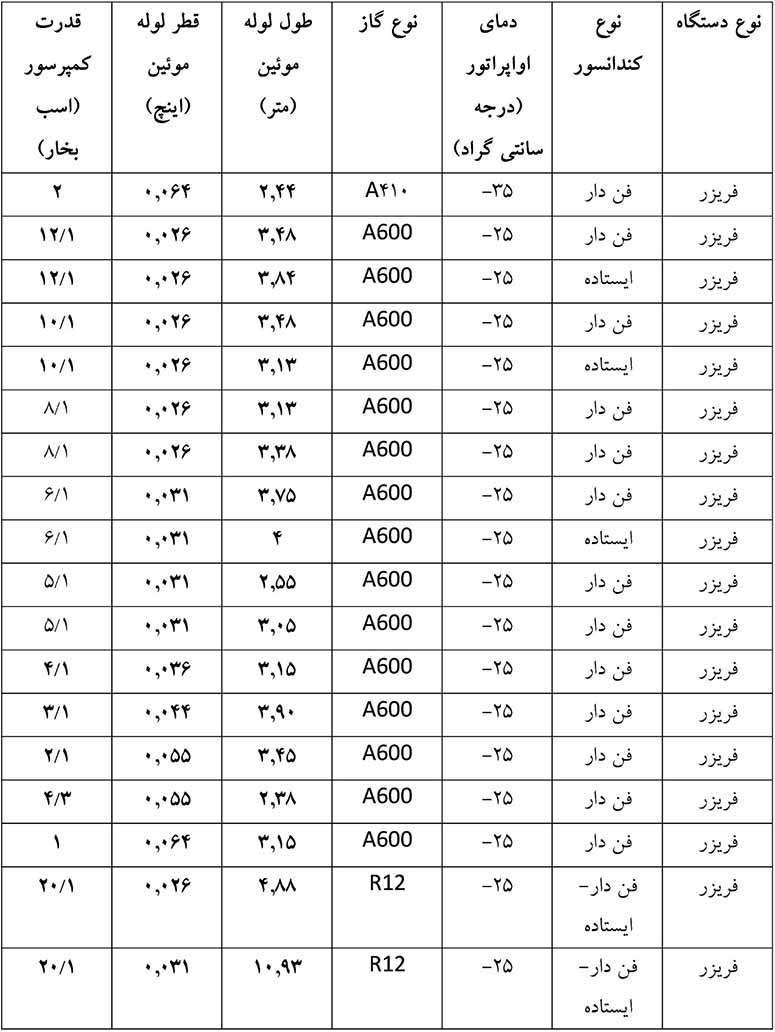

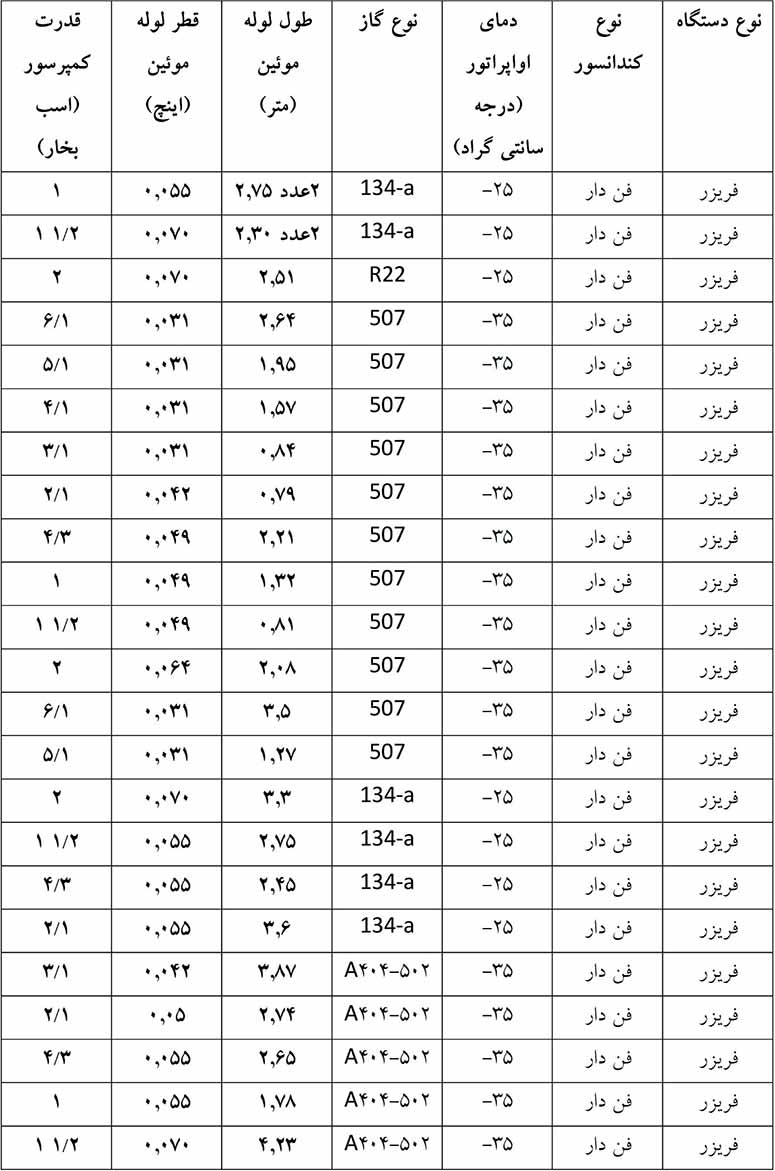

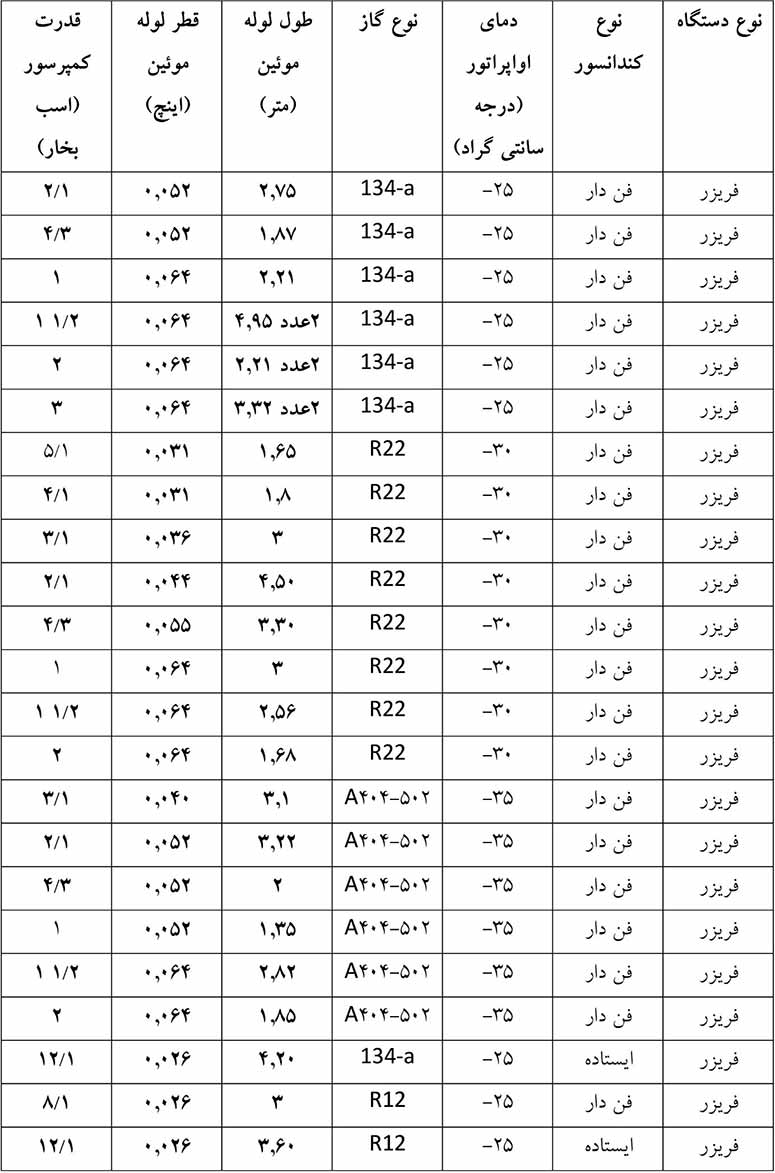

 انتخاب قطر لوله مویین برای فریزر

انتخاب قطر لوله مویین برای فریزر

انتخاب قطر لوله مویین برای فریزر

انتخاب قطر لوله مویین برای فریزر

انتخاب قطر لوله مویین برای فریزر

انتخاب قطر لوله مویین برای فریزر

انتخاب قطر لوله مویین برای فریزر

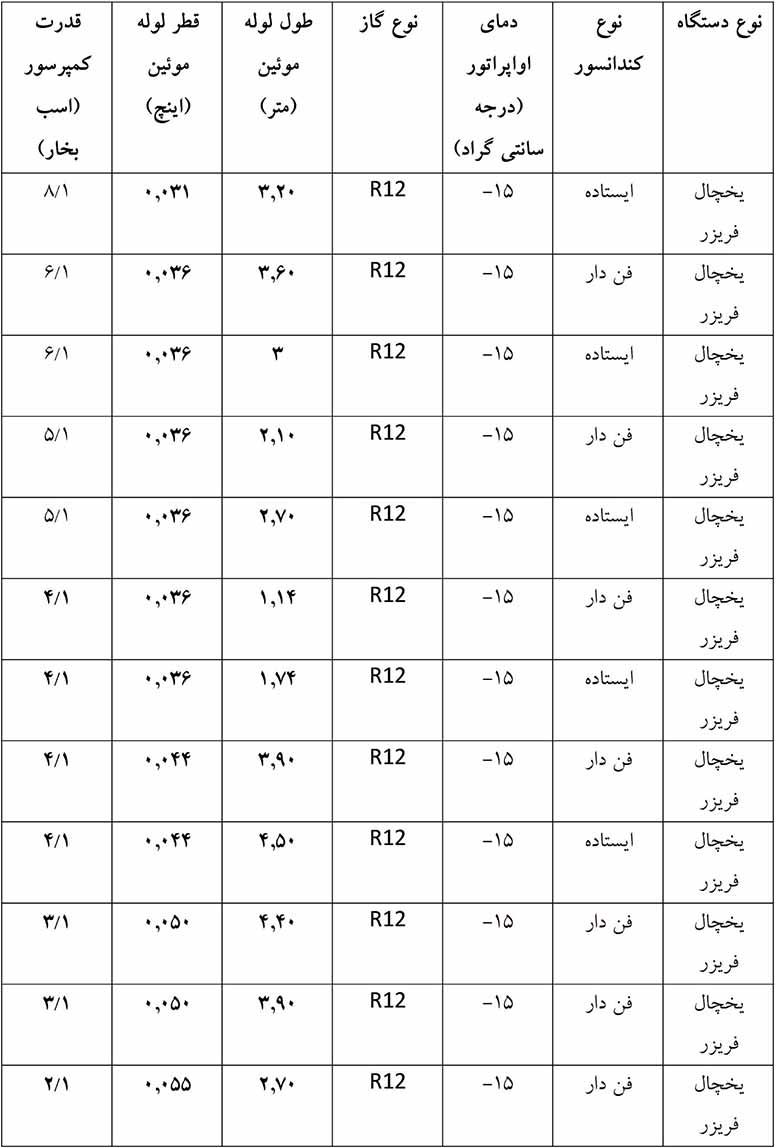

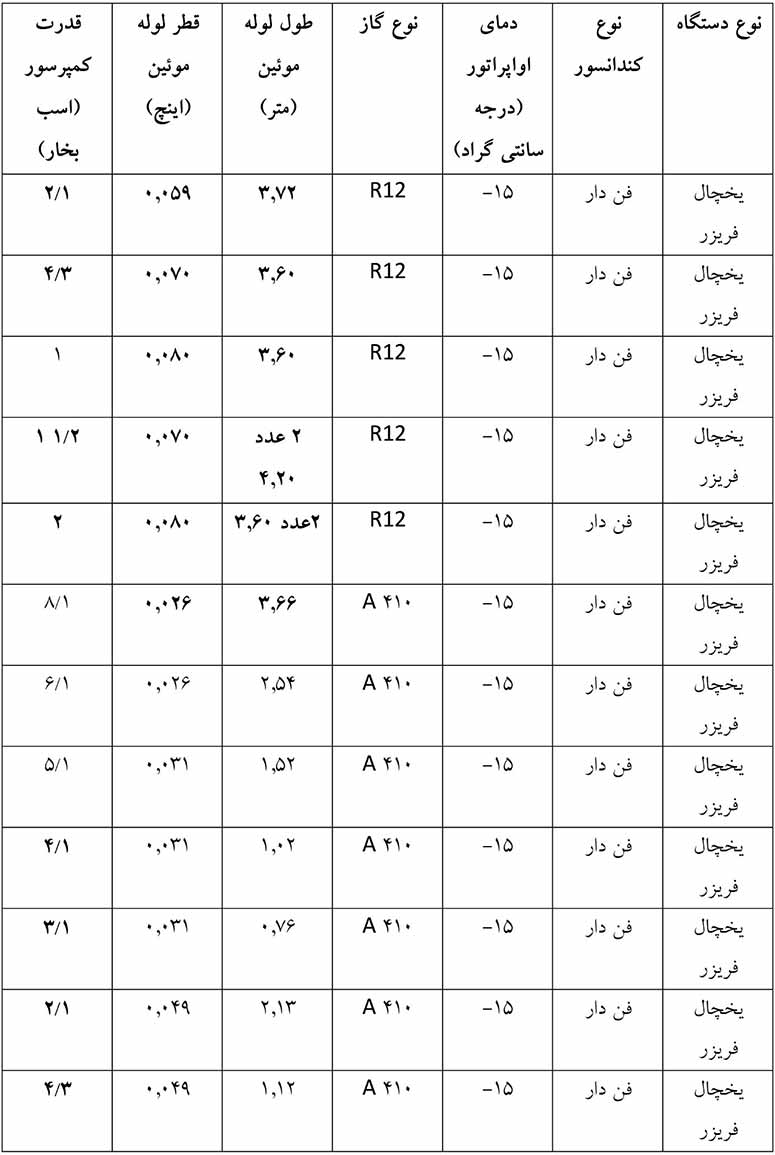

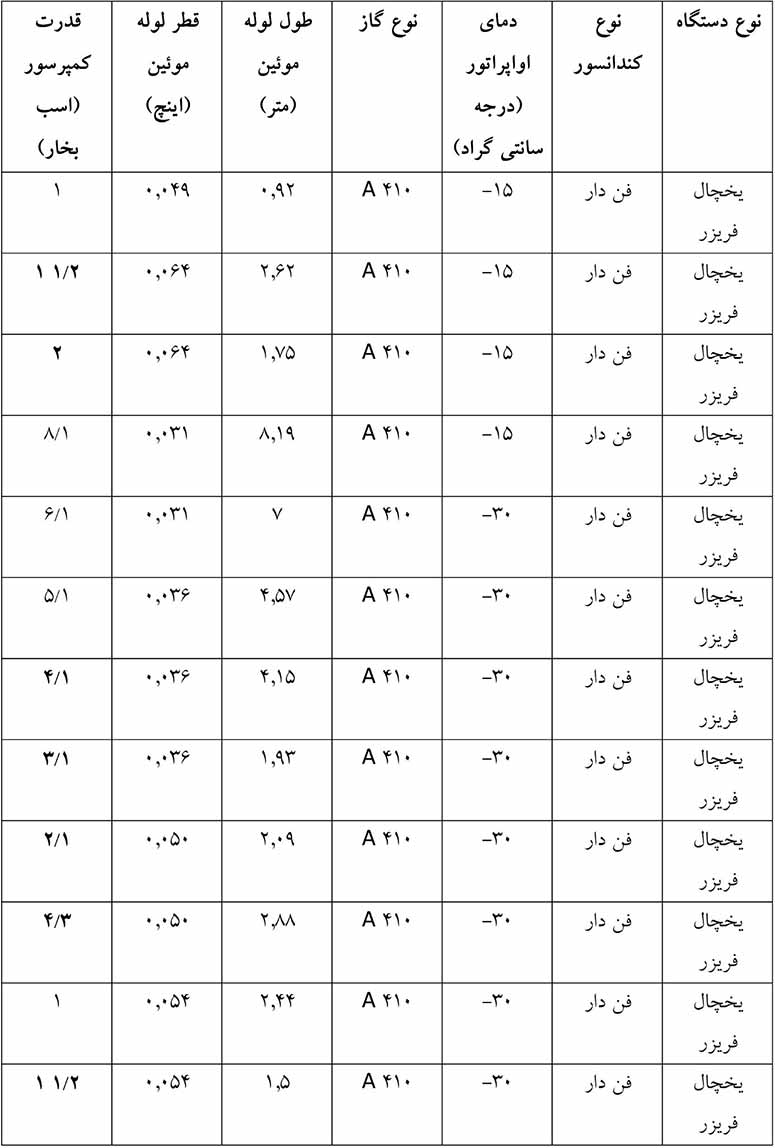

انتخاب قطر لوله مویین برای یخچال فریزر

انتخاب قطر لوله مویین برای یخچال فریزر

انتخاب قطر لوله مویین برای یخچال فریزر

انتخاب قطر لوله مویین برای یخچال فریزر

انتخاب قطر لوله مویین برای یخچال فریزر

انتخاب قطر لوله مویین برای یخچال فریزر

مثال ۲:

برای یخچال فریزری با دمای منفی ۱۵ و مشخصاتی که در مثال 1 ذکر شد، چه لوله مویینی انتخاب می‌شود؟

لوله مویین انتخاب شده طبق جدول قطر  0.036 اینچ و طول ۳ متر دارد.

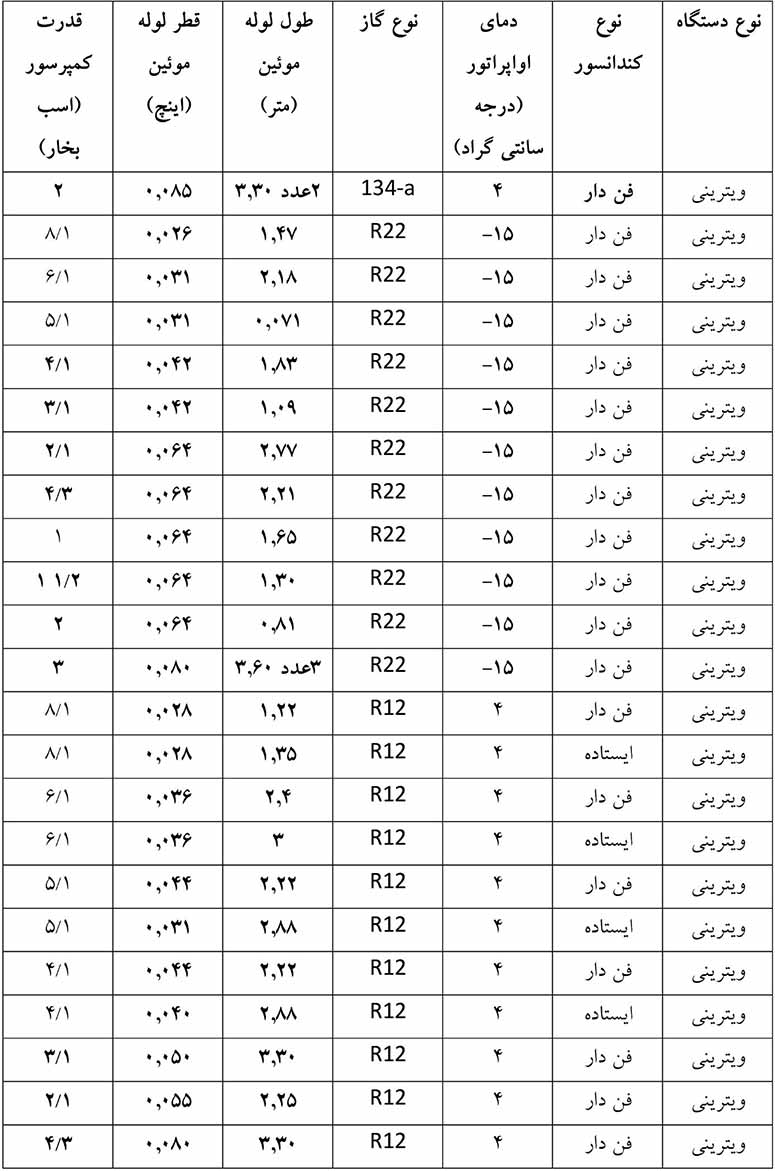

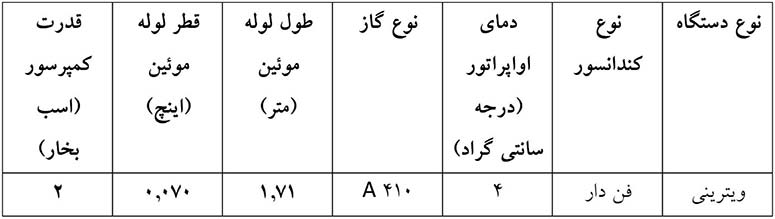

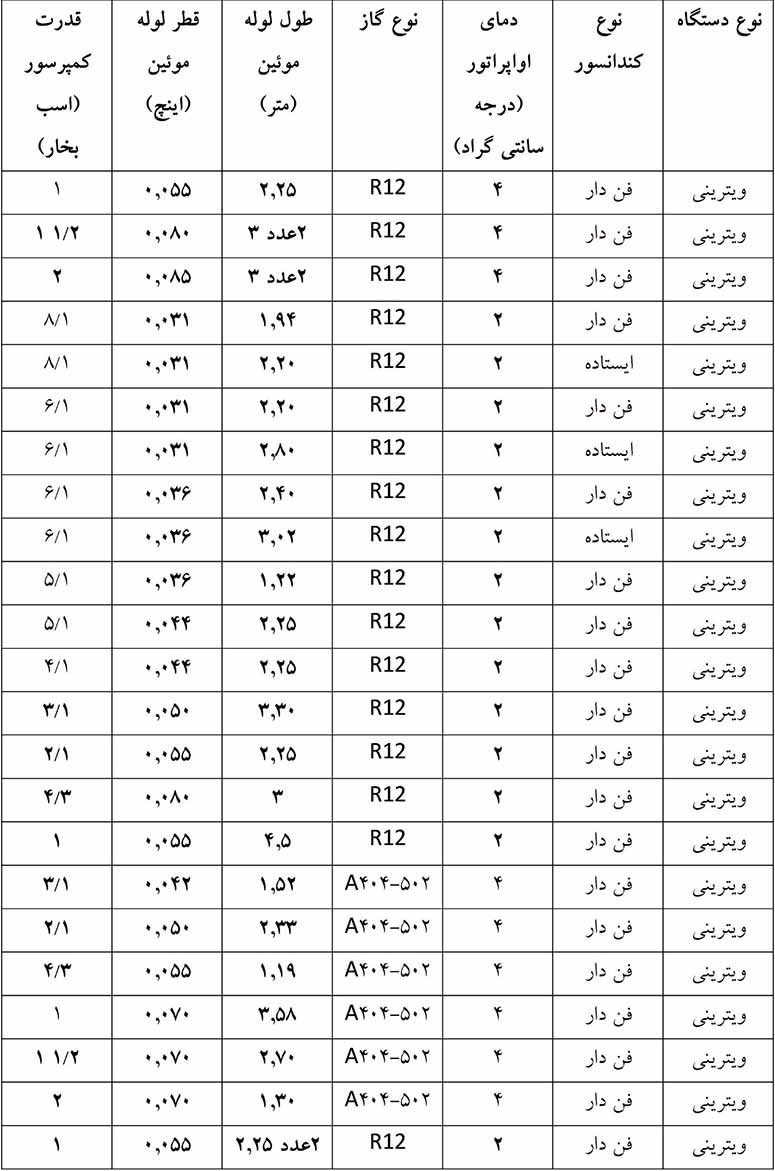

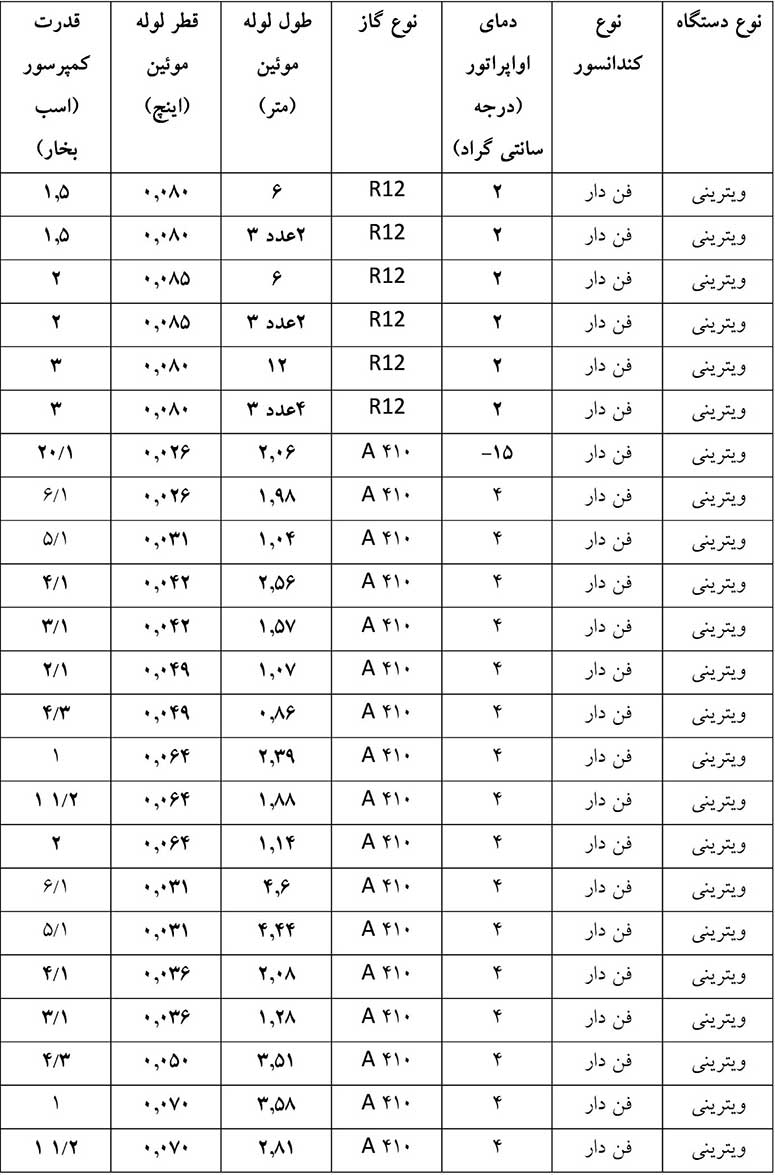

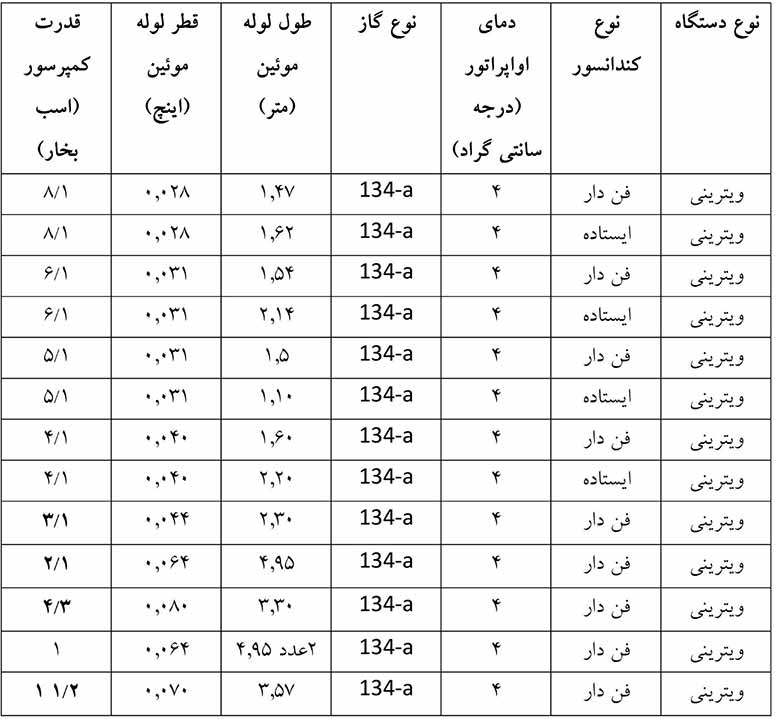

انتخاب قطر لوله مویین برای یخچال ویترینی

انتخاب قطر لوله مویین برای یخچال ویترینی

انتخاب قطر لوله مویین برای یخچال ویترینی

انتخاب قطر لوله مویین برای یخچال ویترینی

انتخاب قطر لوله مویین برای یخچال ویترینی

انتخاب قطر لوله مویین برای یخچال ویترینی

مثال 3:

در یک یخچال ویترینی با مشخصات مثال قبل و دمای متوسط 2 درجه، قطر و طول مناسب لوله مویین چقدر است؟

قطر 0.044 اینچ و طول 2.25 متر مناسب است.

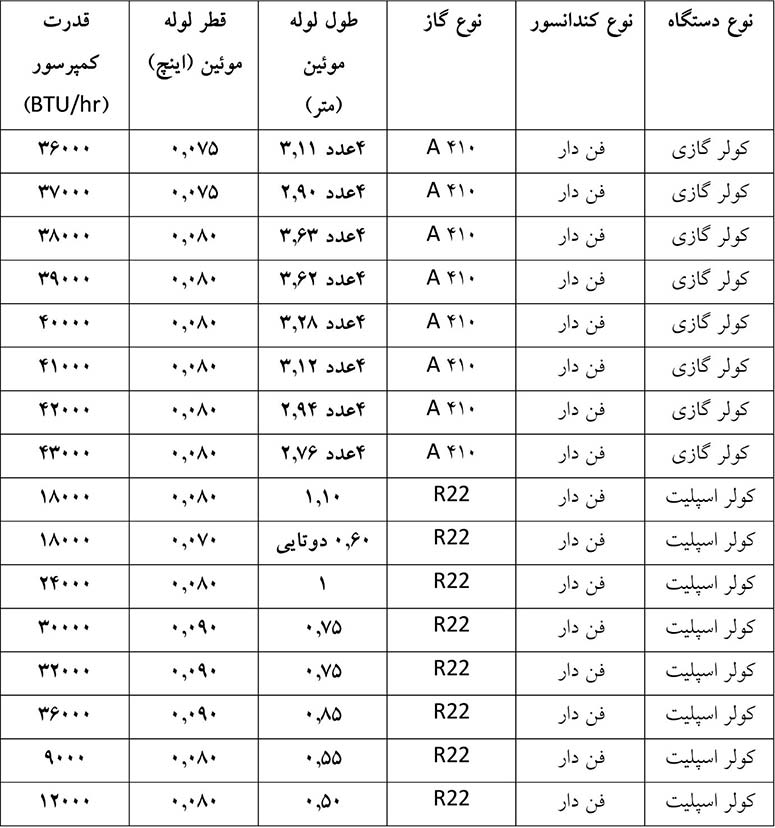

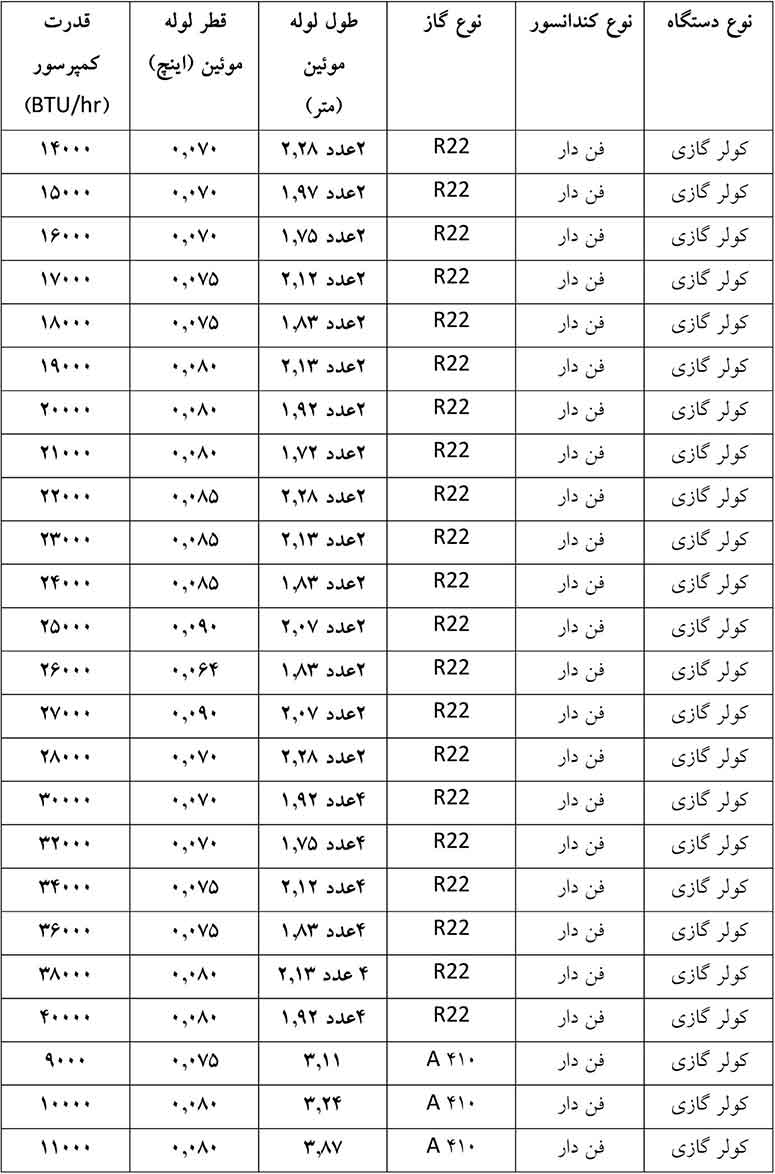

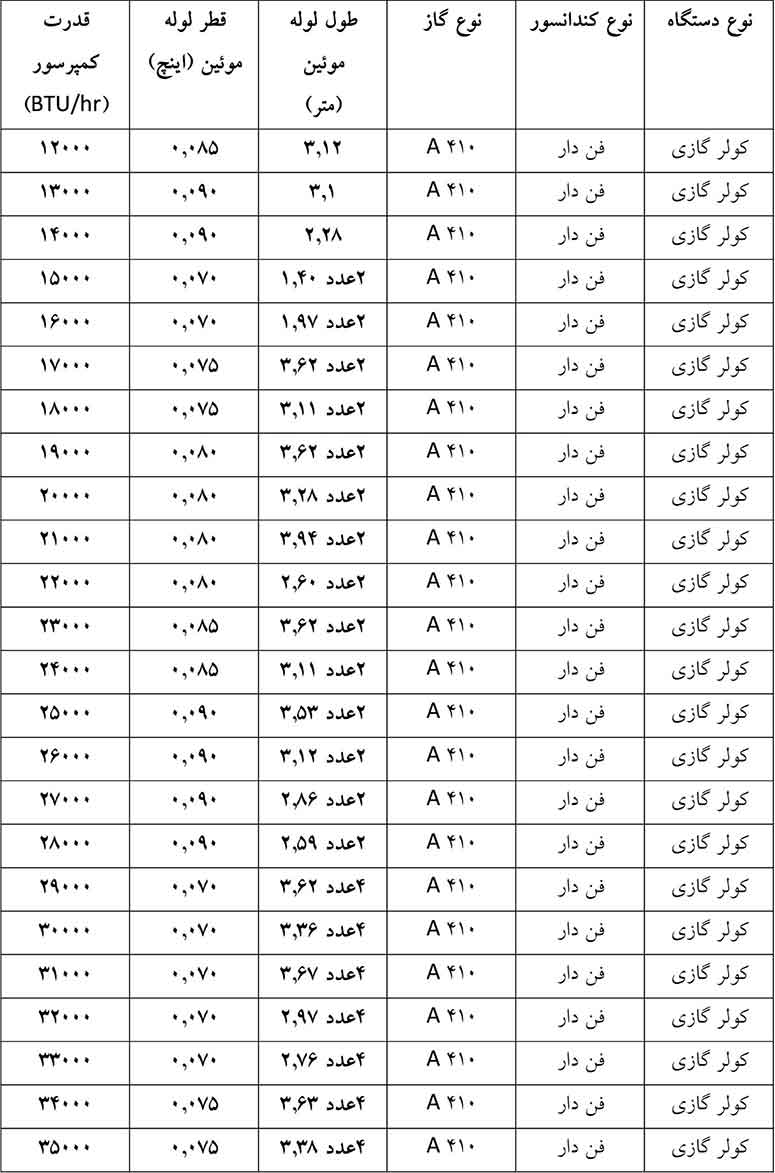

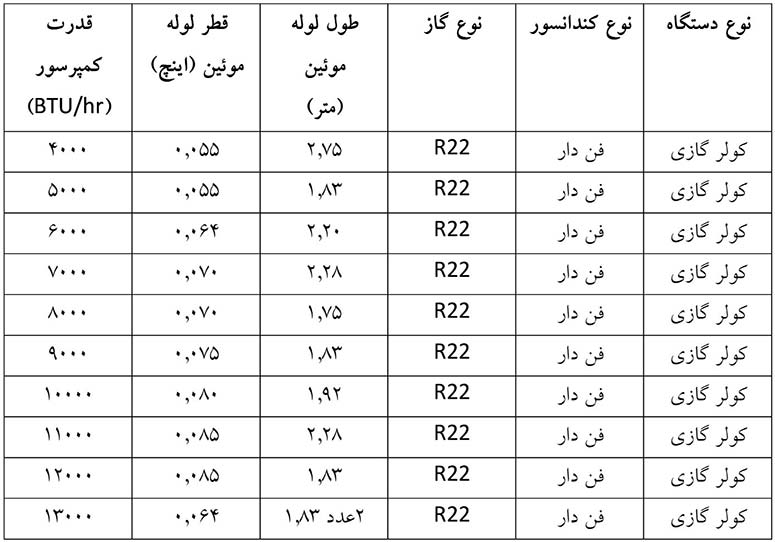

انتخاب قطر لوله مویین برای کولر گازی

 انتخاب قطر لوله مویین برای کولر گازی

انتخاب قطر لوله مویین برای کولر گازی

انتخاب قطر لوله مویین برای کولر گازی

انتخاب قطر لوله مویین برای کولر گازی

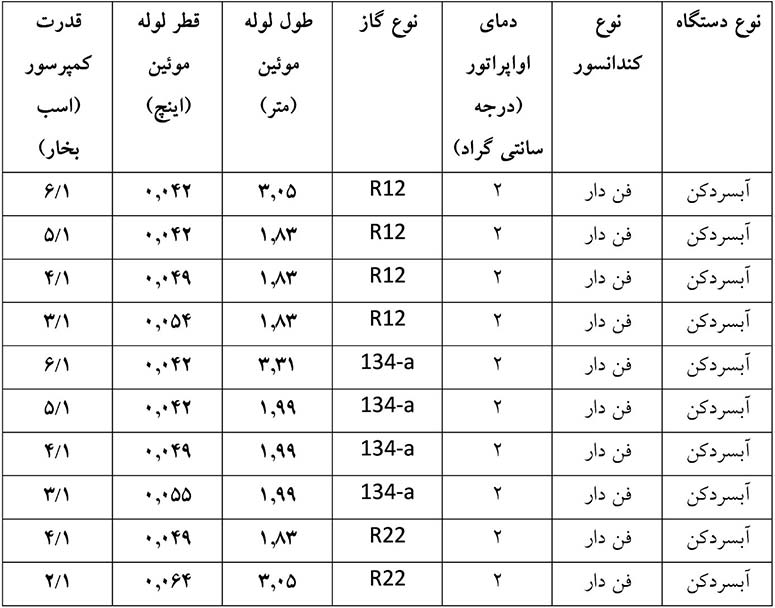

انتخاب قطر لوله مویین برای آبسردکن

انتخاب قطر لوله مویین برای کولر گازی

 انتخاب لوله مویین جایگزین

روش انتخاب لوله مویین جایگزین را با یک مثال برای شما توضیح میدهیم:

قطر لوله مویین موتوری 0.026 اینچ و طول آن سه متر است. تصور می‌کنیم این قطر لوله در بازار موجود نیست و ما می‌خواهیم لوله ۰.۰۳۱ را جایگزین آن کنیم. درست است که بهترین انتخاب همان است که در این جدول‌های خاص توسط طراحان محاسبه شده، اما می توان لوله‌های دیگر را جایگزین کرد.

به منظور انجام این کار از جدول تبدیل لوله مویین استفاده می‌کنیم.

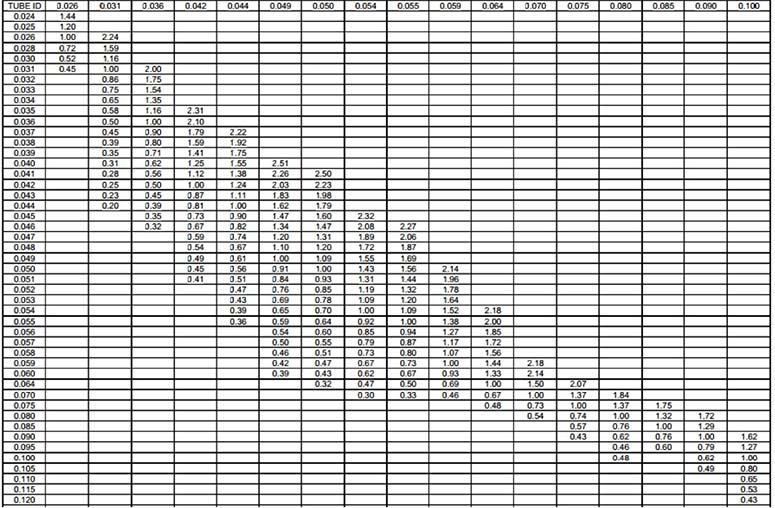

  انتخاب لوله مویین جایگزین

از ستون اول (قطر داخلی لوله) عمودی حرکت می‌کنیم تا به عدد 0.026 برسیم. سپس از ردیف اول قطر لوله جایگزین (0.031) خود را پیدا کرده و امتداد می‌دهیم تا این دو عدد یکدیگر را قطع کنند. در اینجا به عدد ۲.۴۲ می‌رسیم.

 سپس طول قبل که 3 متر بوده را در عدد ۲.۴۲ ضرب می‌کنیم. حاصل آن عدد 7.26 است که طول جدید لوله مویین ماست. پس جایگزین لوله مویین با قطر 0.026 و طول ۳ متر، لوله‌ای با قطر 0.031 و طول 7.26 متر است.

لوله مویین یکی از قطعات ضروری در سیستم‌های سرد کننده است. اگر می‌خواهید اطلاعات بیشتری در مورد انواع سیستم‌های سرمایشی از جمله یخچال، کولر گازی و سردخانه به دست آورید و با قطعات مختلف این دستگاه‌ها و تعمیر و عیب‌یابی آنها آشنا شوید، حتماً ویدیوهای آموزشی سامانه رهجو را تماشا کنید. متخصصان ما در این ویدیوها جدیدترین و کامل‌ترین اطلاعات لازم در مورد تعمیر انواع لوازم خانگی را در اختیار شما قرار می‌دهند.
